ΜΕΤΡΙΚΕΣ σωλήνες επένδυσης
Οι μετρικές σωλήνες επένδυσης της Technodrill κατασκευάζονται από άριστης ποιότητας ψυχράς εξέλασης χωρίς ραφή χαλυβδοσωλήνες, υψηλής αντοχής στις μεγάλες καταπονήσεις. Η ευθύτητά τους είναι μεγαλύτερη από 1:1800mm.
Κατασκευάζονται σύμφωνα με το πρότυπο ISO 3552-1.1992.
Η σύνδεση των σωλήνων μεταξύ τους πραγματοποιείται χωρίς τη χρήση ξεχωριστού συνδέσμου και είναι ενιαίας διαμέτρου (flush jointed) εσωτερικά και εξωτερικά.
Οι μετρικές σωλήνες επένδυσης έχουν λεπτό τοίχωμα, που αφενός παρέχει ελαφριά και οικονομική διατρητική στηλή, αφετέρου προσφέρει ευρύτερο φάσμα διαστάσεων από τις αντίστοιχες DCDMA-BS σωλήνες επένδυσης. Αυτό σημαίνει μικρότερη μείωση της διαμέτρου της γέωτρησης όταν αυτή "σωληνώνεται" - επενδύεται.
Διατίθενται στις διαστάσεις 146, 131, 116, 101, 86, 76, 66, 56 & 46mm.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

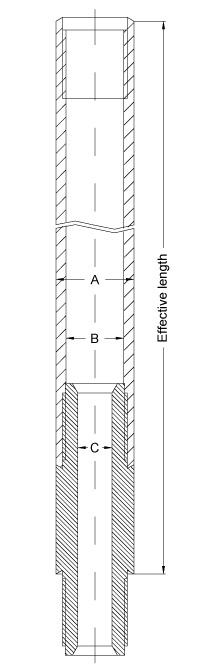

| Διάσταση |
Εξωτ. Διαμ. A (mm) |
Εσωτ. Διαμ. B (mm) |
Σπείρες ανά ίντσα (T.P.I.) |
|---|---|---|---|
| 146 (143/134) | 143.3 | 133.3 | 4 |
| 131 (128/119) | 128.4 | 118.4 | 4 |
| 116 (113/104) | 113.4 | 103.4 | 4 |
| 101 (98/89) | 98.4 | 88.4 | 4 |
| 86 (84/77) | 84.4 | 77.5 | 4 |
| 76 (74/67) | 74.4 | 67.5 | 4 |
| 66 (64/57) | 64.4 | 57.5 | 4 |
| 56 (54/47) | 54.3 | 47.4 | 4 |
| 46 (44/37) | 44.3 | 37.4 | 4 |
Τα τυποποιημένα ωφέλιμα μήκη (effective length) είναι 3.0, 1.5, 1.0 & 0.5 μέτρα. Άλλα μήκη μπορούν να κατασκευαστούν κατόπιν παραγγελίας.
Όλες οι σωλήνες επένδυσης έχουν δεξιόστροφα σπειρώματα. Αριστερόστροφα σπειρώματα μπορούν να κατασκευαστούν εάν ζητηθεί.
ΣΗΜΕΙΩΣΗ

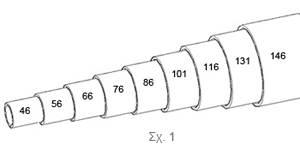

Οι διαστάσεις των σωλήνων επένδυσης έχουν σχεδιαστεί με τέτοιο τρόπο ώστε να φωλιάζει τηλεσκοπικά η μια μέσα στην άλλη. (Σχ.1)
Η εξωτερική διάμετρος κάθε σωλήνα είναι αρκετά μικρή έτσι ώστε να εισχωρεί άνετα στη διάμετρο της γεώτρησης που έχει διατρηθεί με το κοπτικό (κορώνα) της επόμενης μεγαλύτερης διάστασης.
Η εσωτερική διάμετρος είναι αρκετά μεγάλη ώστε να επιτρέπει την διάτρηση με τον γεωτρητικό εξοπλισμό της ίδιας διάστασης ή την εισαγωγή σωλήνων επένδυσης της αμέσως επόμενης μικρότερης διάστασης μαζί με τον αντίστοιχο συμπληρωματικό εξοπλισμό (κορώνες προχωρήσεως, διευρύνσεως κτλ.).
Παράδειγμα: Οι σωλήνες επένδυσης 86 (84/77) εισχωρούν στη διάμετρο της γεώτρησης που έχει διατρηθεί από τη διάσταση T2 101, και επιτρέπουν τη διάτρηση με τον γεωτρητικό εξοπλισμό της T2 86, καθώς και την εισαγωγή των σωλήνων επένδυσης διάστασης 76 (74/67) με τον αντίστοιχο 76 (74/67) συμπληρωματικό εξοπλισμό.
ΣΥΜΠΛΗΡΩΜΑΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ:
Μια πλήρης σειρά συμπληρωματικού εξοπλισμού για τις μετρικές σωλήνες επένδυσης είναι διαθέσιμη:

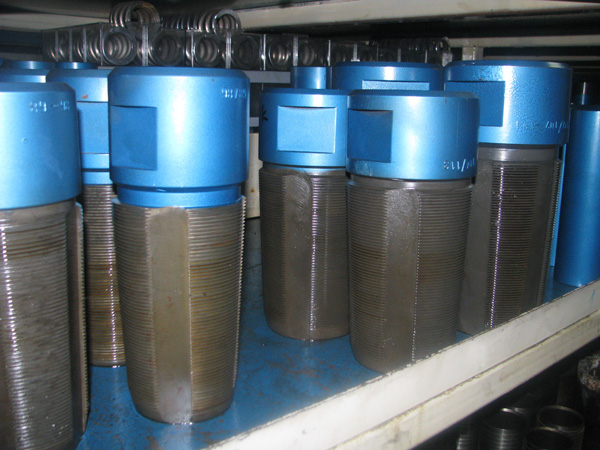

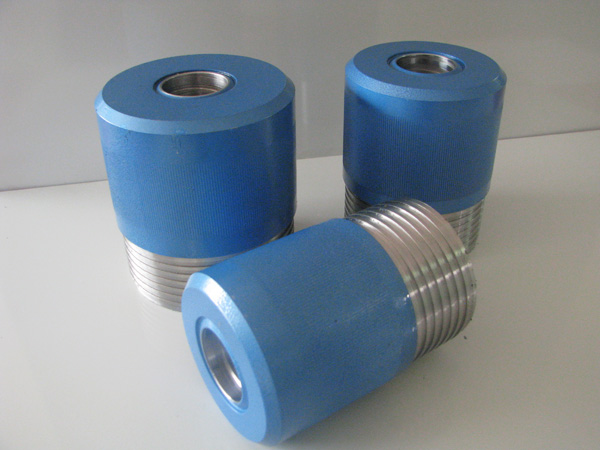

- Κεφαλές σωλήνων

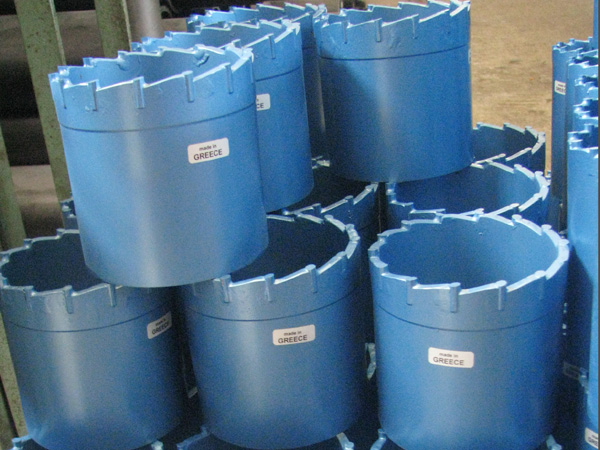

- Κορώνες σωλήνων προχωρήσεως & διευρύνσεως
- Πέλματα σωλήνων

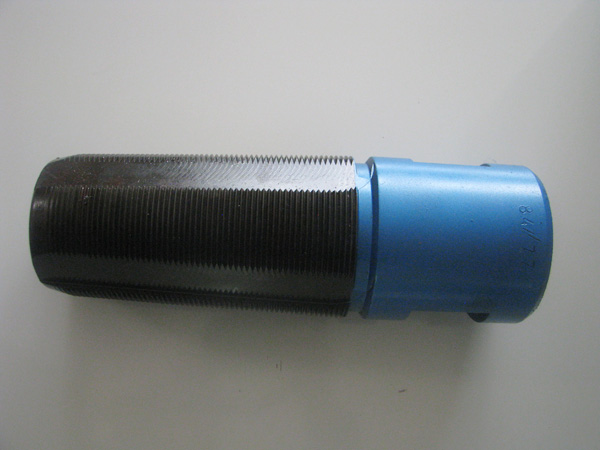

- Αλιευτικός εξοπλισμός (αλιευτικό καμπάνα) κτλ.
